Budapest , Hangya utca, 6 lakásos Társasház Központi Gépészeti Vezérlése

🏆Projekt: Meglévő Gépészeti Rendszer Intelligens Automatizálása.

A projekt fő célja a meglévő gépészeti rendszer teljes körű és energiahatékony automatizálása volt egy központi vezérléssel.

A LOXONE rendszerrel a társasház gépészeti rendszere egy stabil, megbízható és távolról is felügyelhető intelligens rendszerré vált, amely biztosítja a lakások számára a padlófűtés és mennyezethűtés optimális működését.

Érintett rendszerek

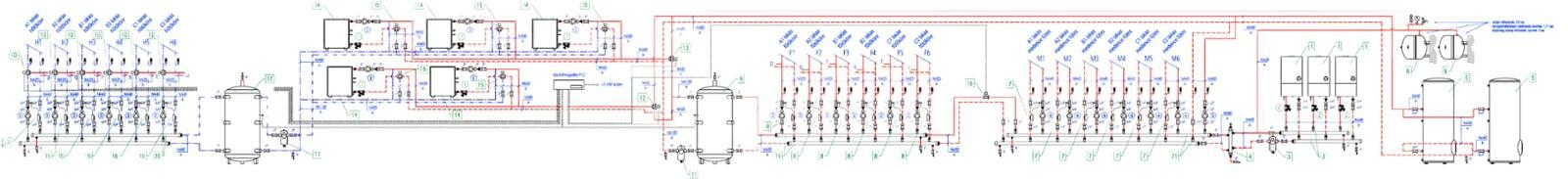

Padlófűtés , Mennyezethűtés, Hőszivattyús rendszer és kazán kaszkád rendszer.

A Feladat

LOXONE rendszer, szivattyúk vezérlése, üzem/hibaállapotok kezelése. Hőszivattyús rendszer es kazán kaszkad rendszer MODBUS integrációja, M-Bus fogyasztásmérők integrációja. Legyártott automatika elosztó (Kétvill) bekötése, terepi berendezések bekötése. Felhasználói felület keszitese.

Rendszerek integrációja

Hőszivattyús és Kazán Kaszkád: Modbus protokollon keresztül történő kommunikáció és vezérlés.
M-Bus Fogyasztásmérés: M-Bus fogyasztásmérők integrálása a központi rendszerbe

Üzemvitel

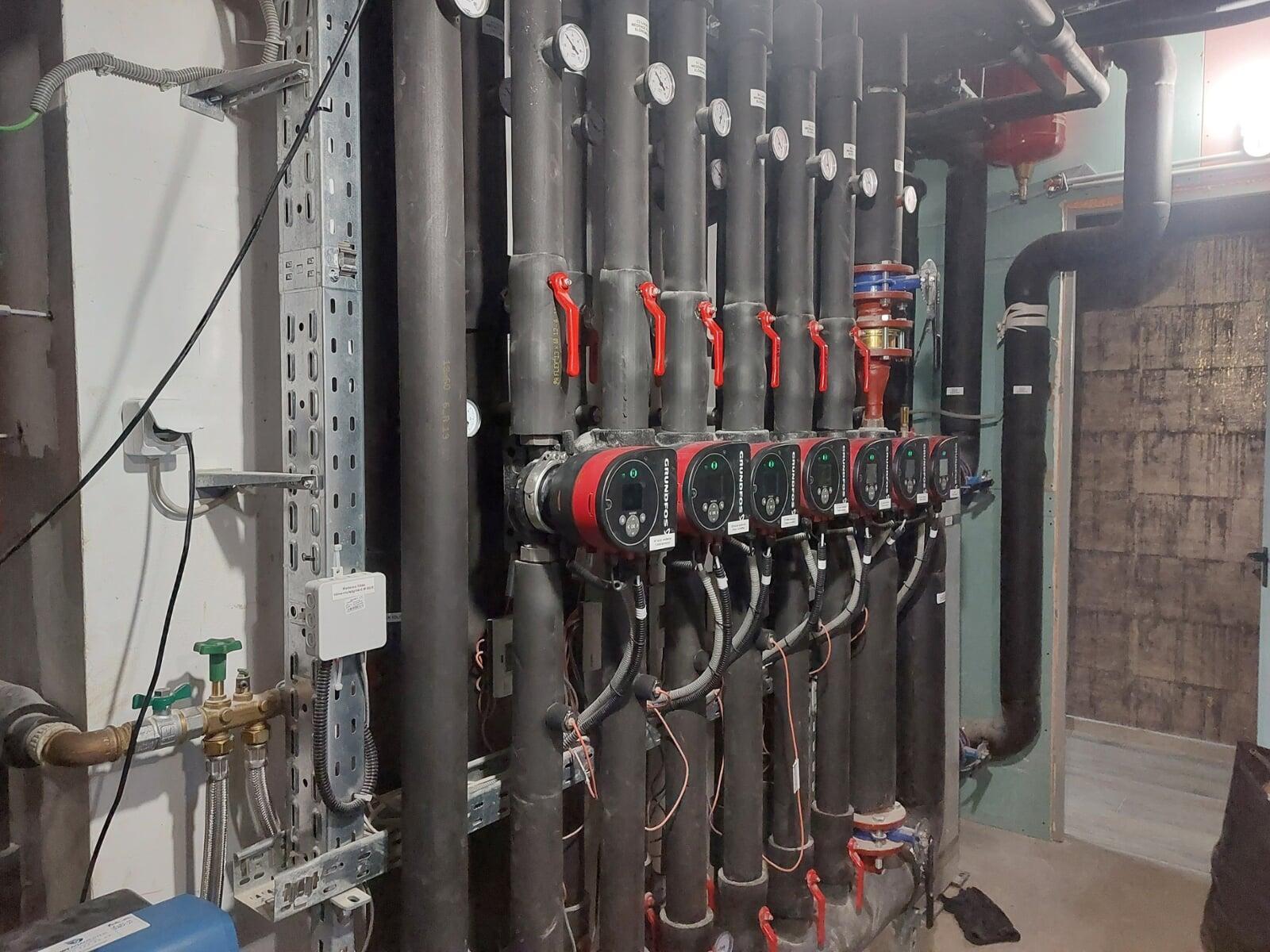

A szivattyúk pontos vezérlése, valamint az üzem- és hibaállapotok központi kezelése.

Kivitelezés

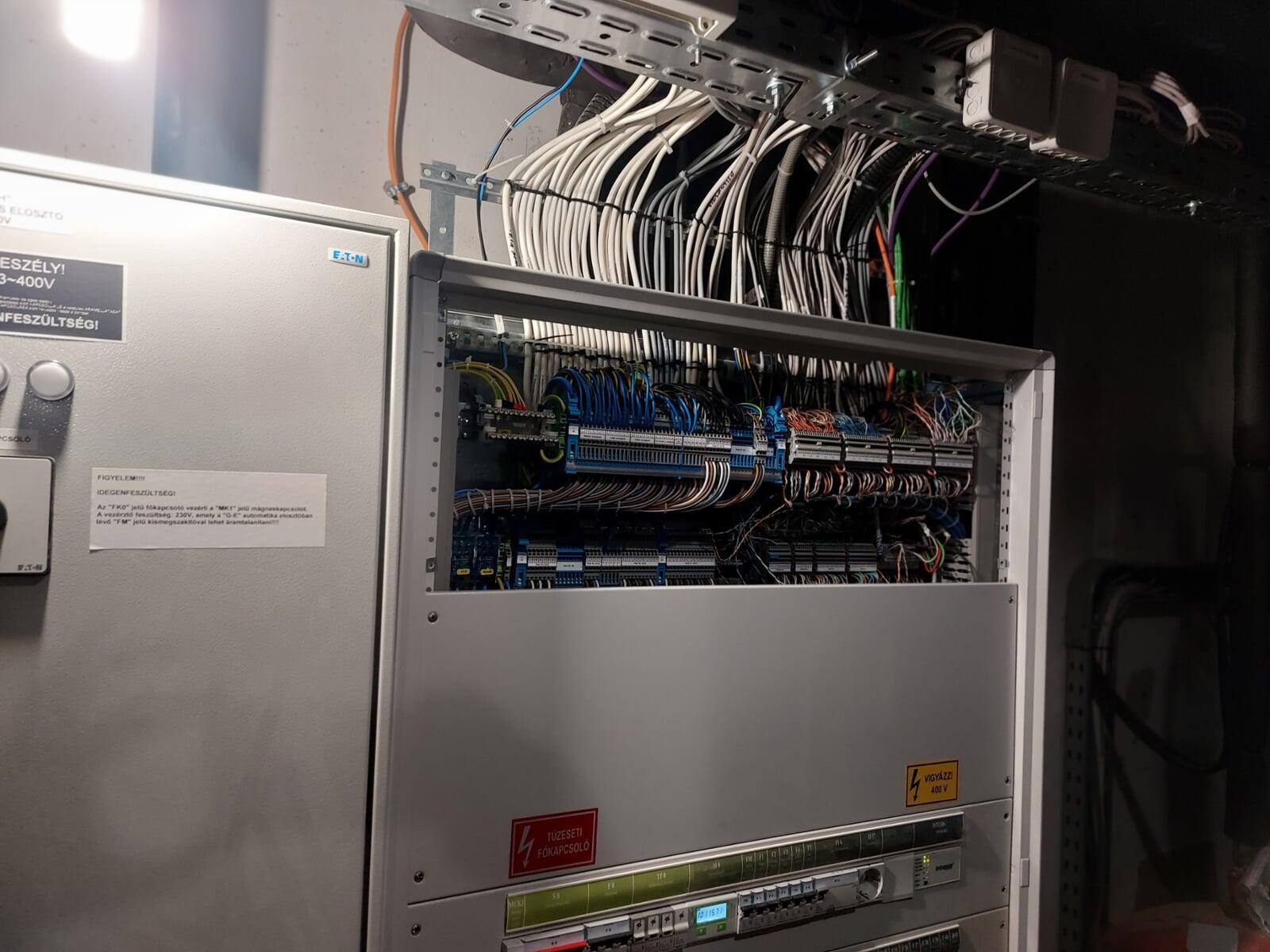

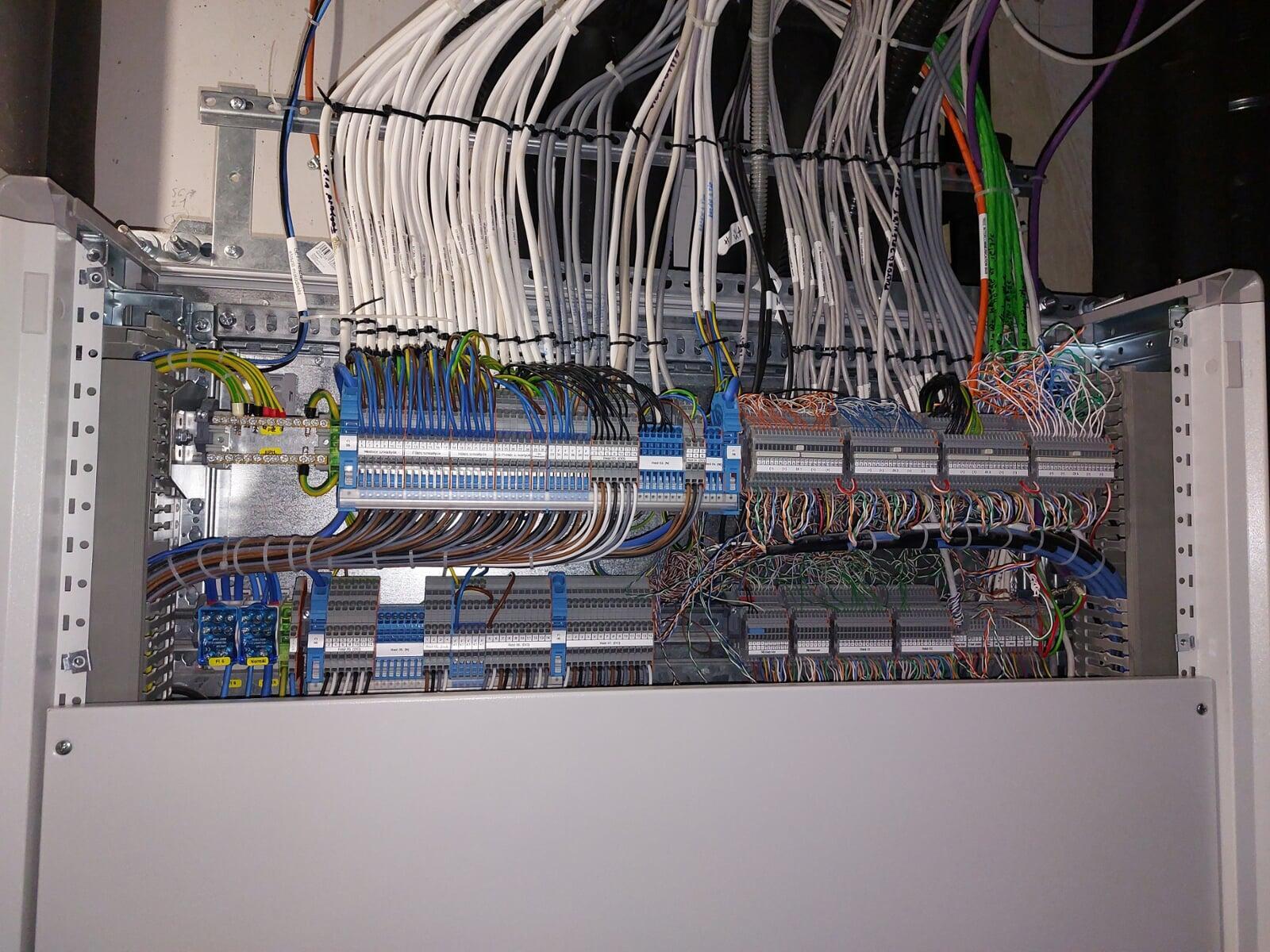

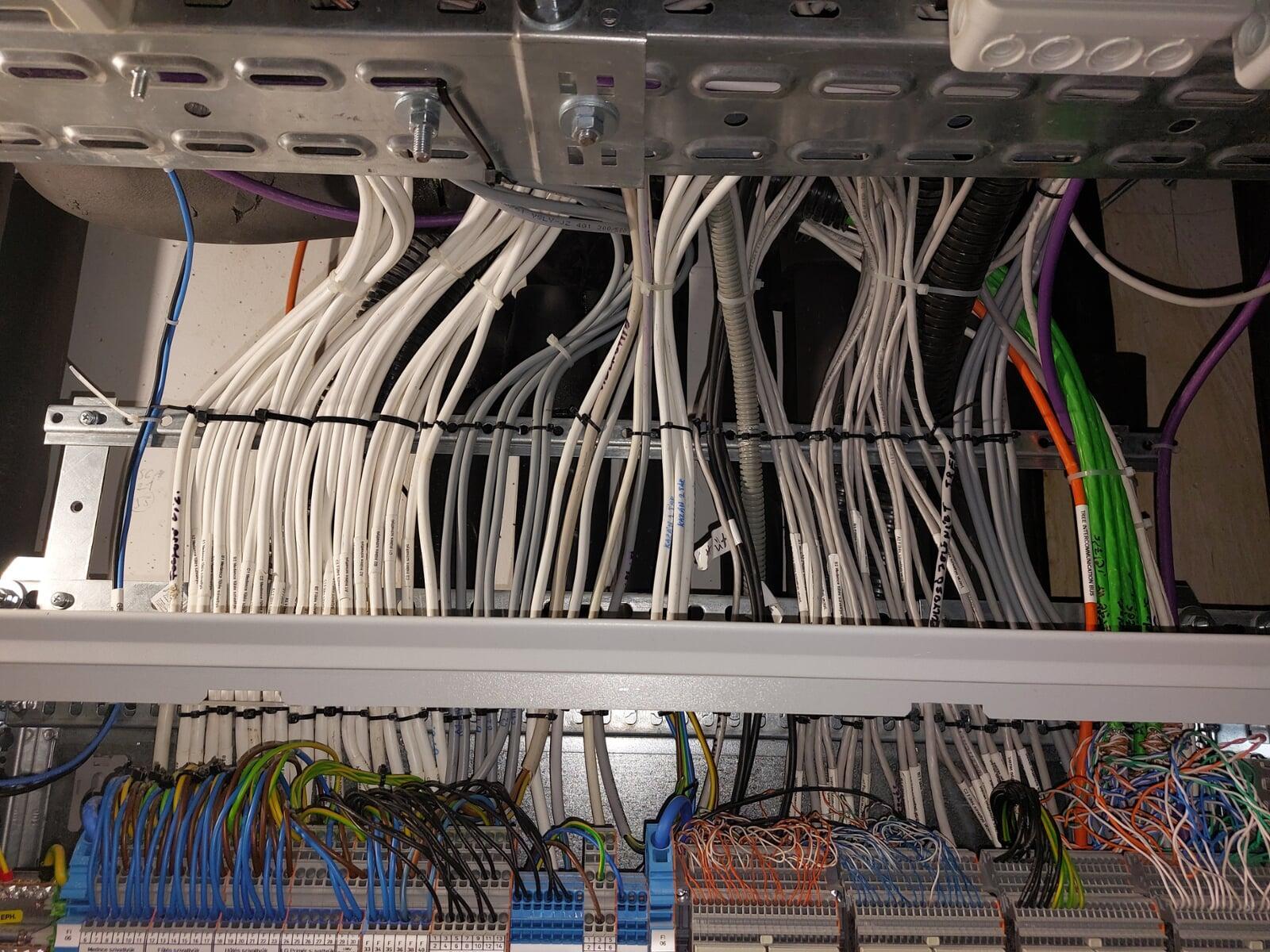

A Kétvill által gyártott automatika elosztó bekötése és a terepi berendezések (pl. szivattyúk) csatlakoztatása.

Felhasználói felület

A vezérléshez szükséges felhasználói vizualizáció és a rendszer üzemeltetésének előkészítése a LOXONE rendszerben

A MEGOLDÁS

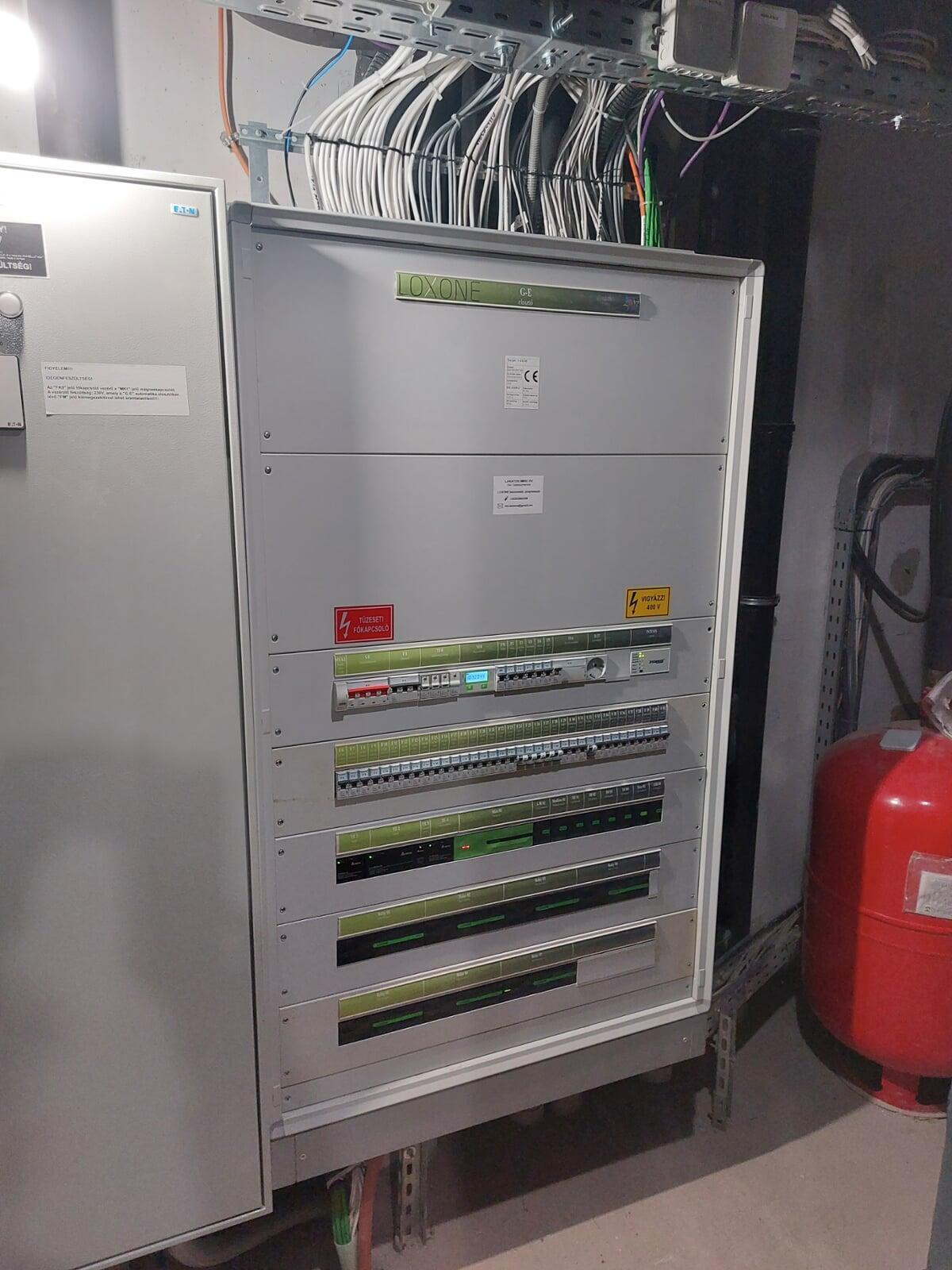

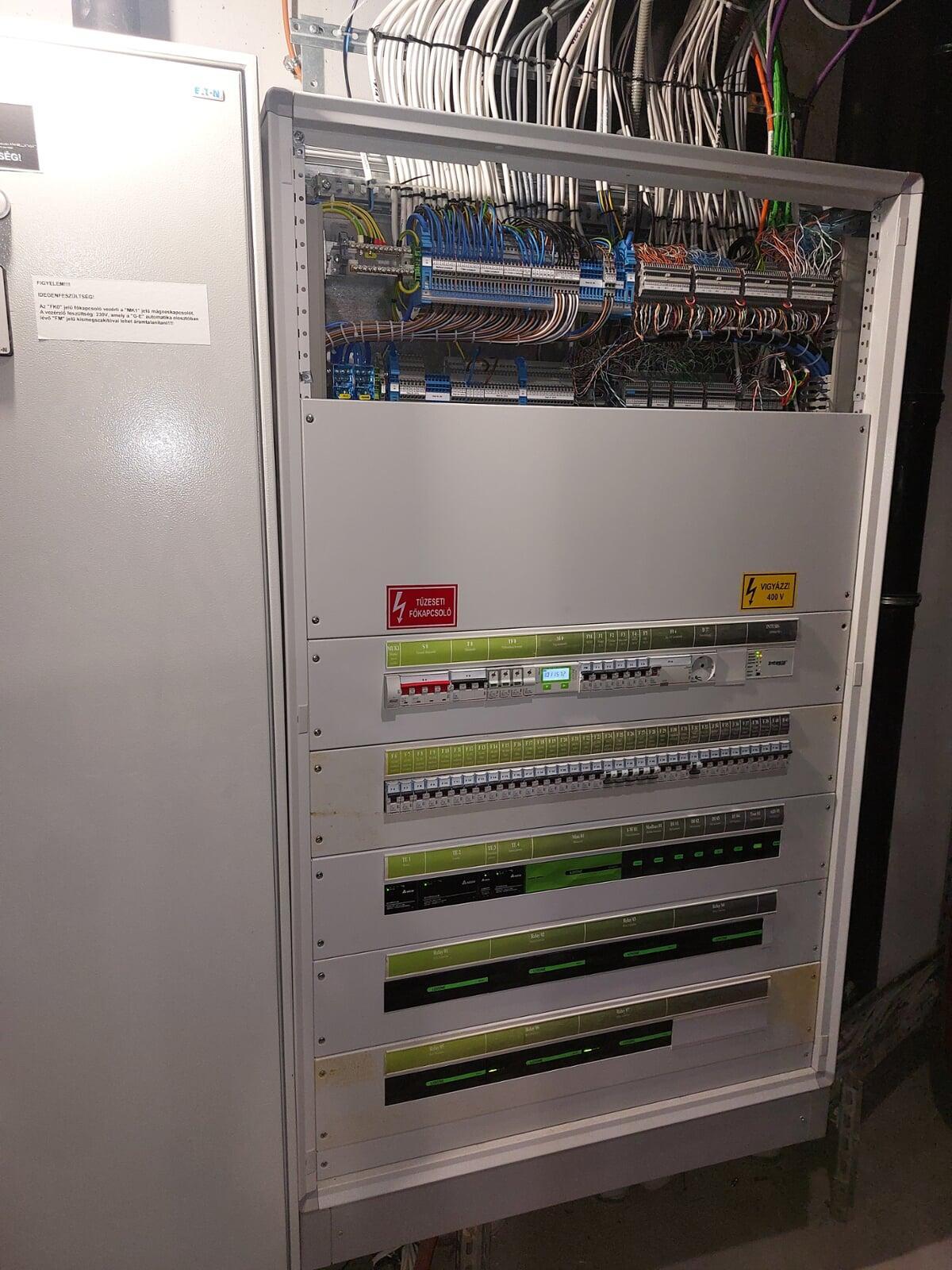

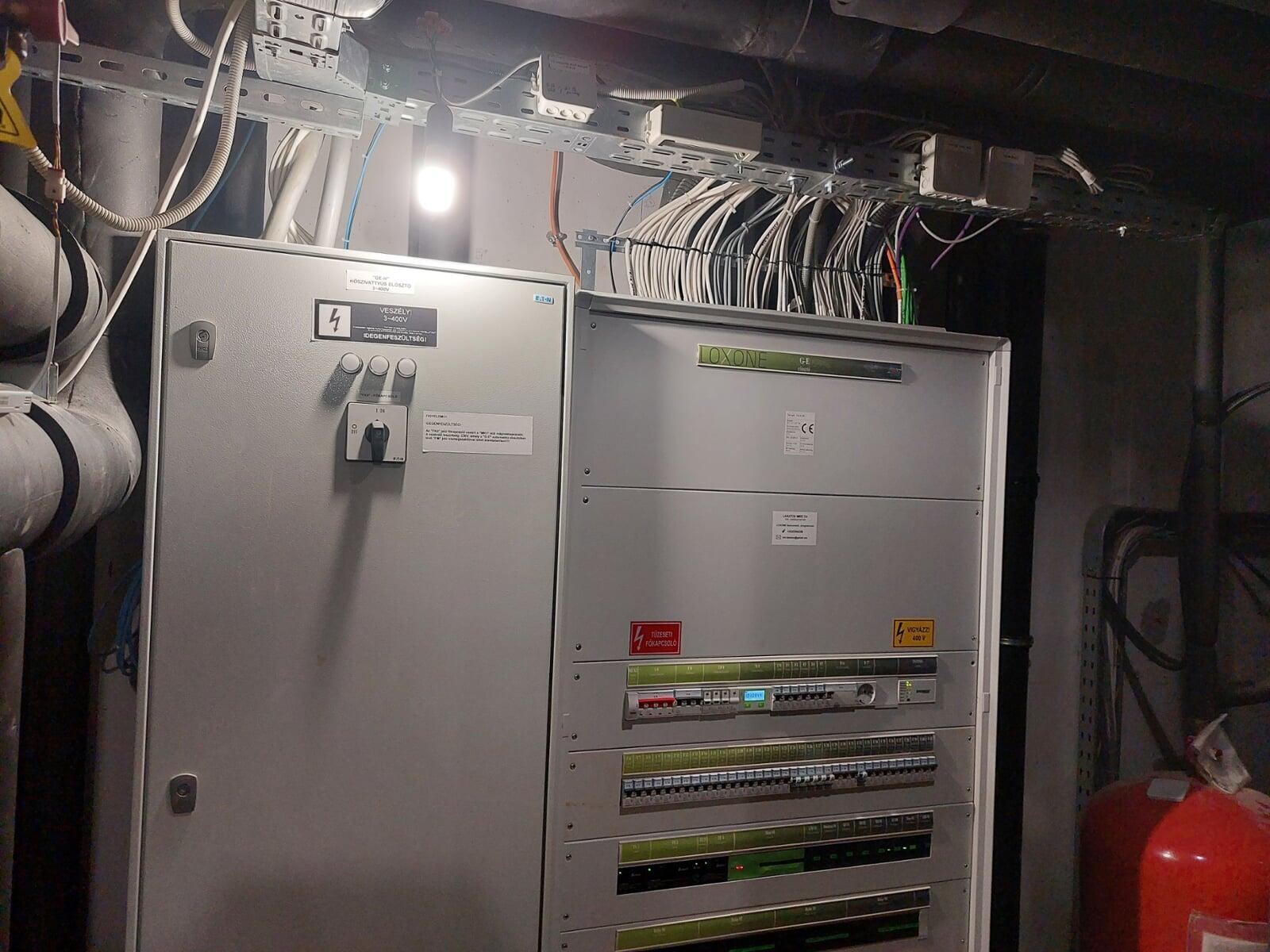

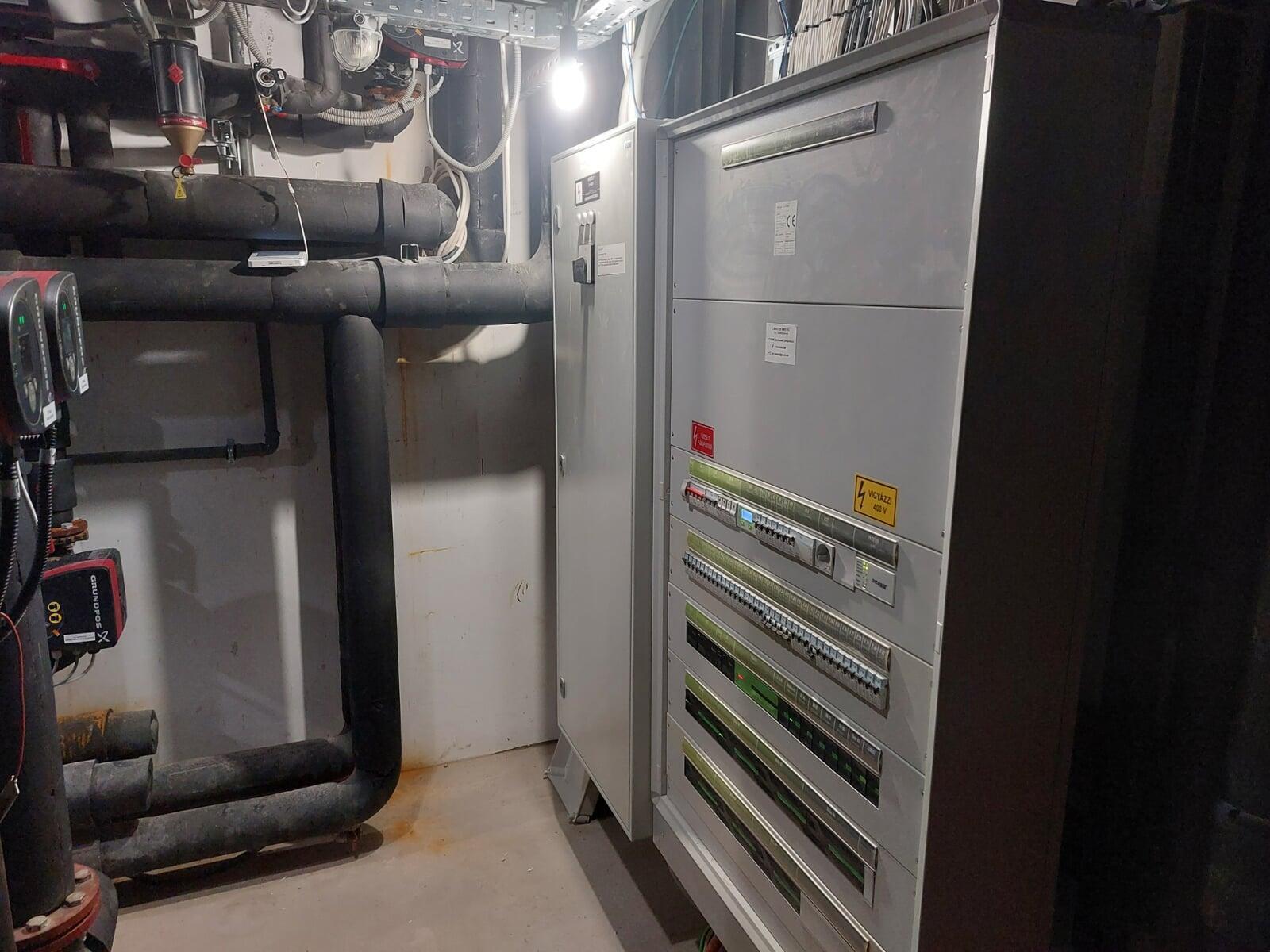

A Megoldás: LOXONE Központi Gépészeti Elosztó

A komplex fűtési és hűtési rendszerek egységes vezérlését egy nagyméretű, ipari szabványoknak megfelelő, egyedi tervezésű automatika elosztó biztosítja.

Fő Vezérlő: LOXONE Miniserver.

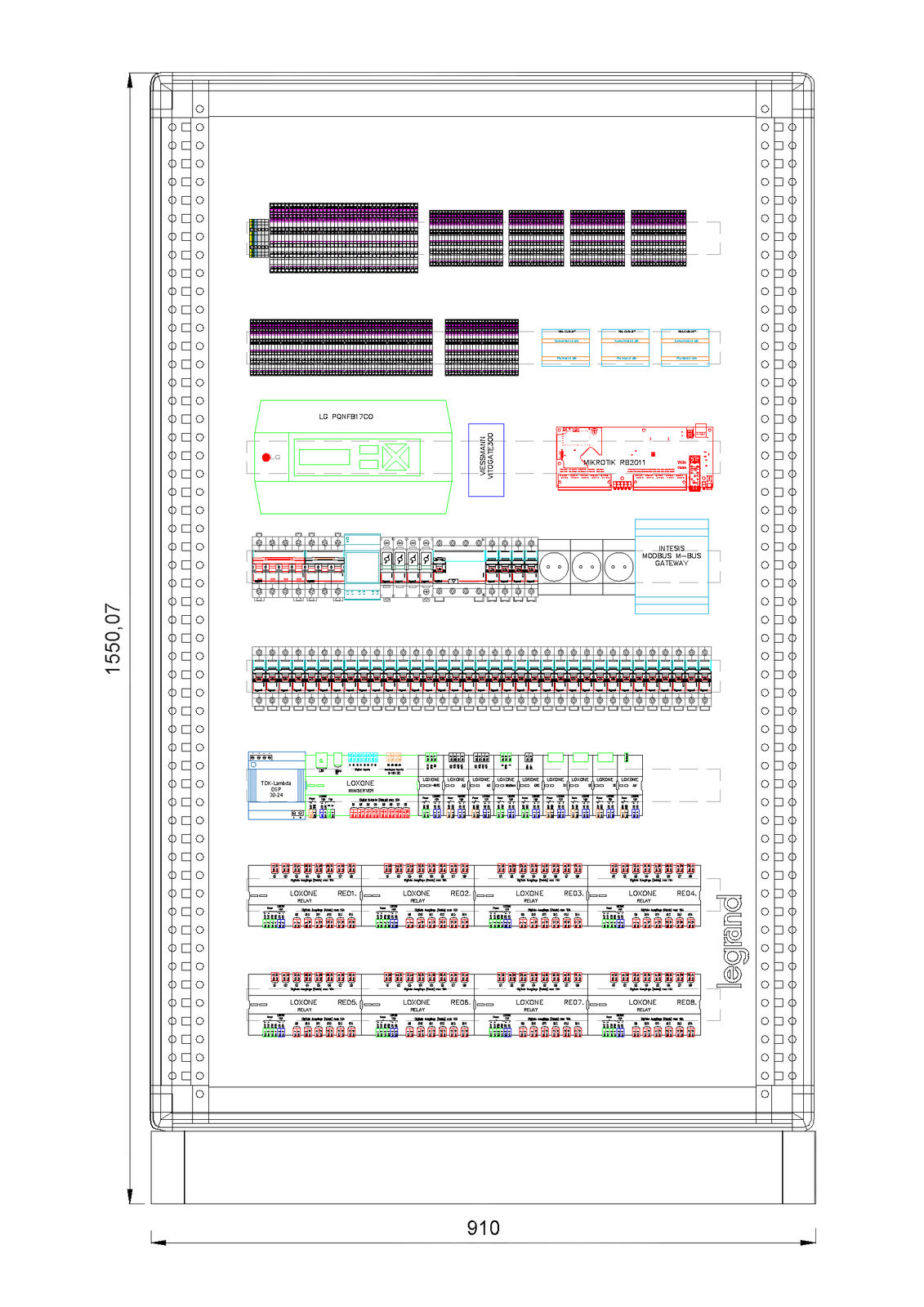

A Szekrény Kulcselemei:
Fő Vezérlőegység: Egy nagyteljesítményű, programozható automatizálási központ, amely a rendszer lelkét képezi.
Kommunikációs Átjárók (Gateway-ek): Különleges modulok a különböző gyártók berendezései közötti kommunikációhoz:
Fűtési Rendszer Integrátor: Speciális illesztőegység a kiegészítő kazánrendszerhez.
Fogyasztásmérő Híd: Eszköz a szabványos mérőeszközök adatainak (Modbus és M-Bus) gyűjtéséhez.
Hőszivattyú Interfész: Modul a központi hőszivattyú vezérléséhez.
Relés Modulok: Nagyszámú ki- és bemeneti modul, amelyek a terepi eszközöket (szivattyúk, motoros szelepek) kapcsolják és vezérlik.
Hálózati Rendszer: Egy ipari minőségű router a biztonságos távoli eléréshez és a gyors adatátvitelhez.

Ez a központosított felépítés lehetővé teszi, hogy a fűtési és hűtési körök a külső hőmérséklet, a belső igények, és az üzemállapotok függvényében a legenergiahatékonyabb módon működjenek.
