🏆Projekt: Gépház teljes gépészeti és automatizálási megújítása

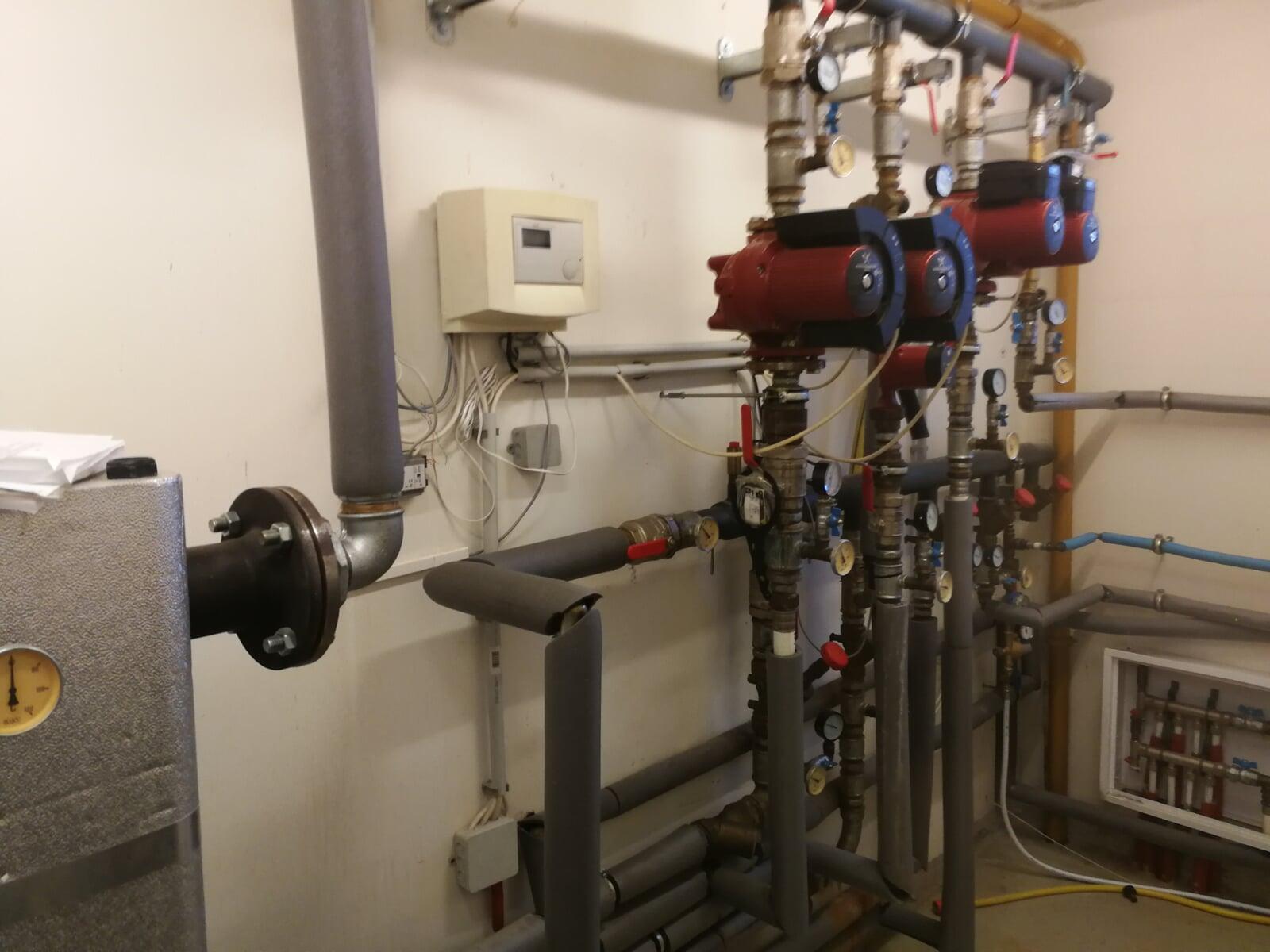

A tinnyei Kossuth Lajos Általános Iskola gépházában a felújítást megelőzően több, egymással összefüggő probléma volt jelen. A meglévő csővezetéki hálózat alulméretezett és hibás kialakítású volt, amely jelentős energiaveszteséget okozott. A rendszer hidraulikailag nem volt megfelelően beszabályozható, a különböző fűtési körök működése nem volt összehangolt.

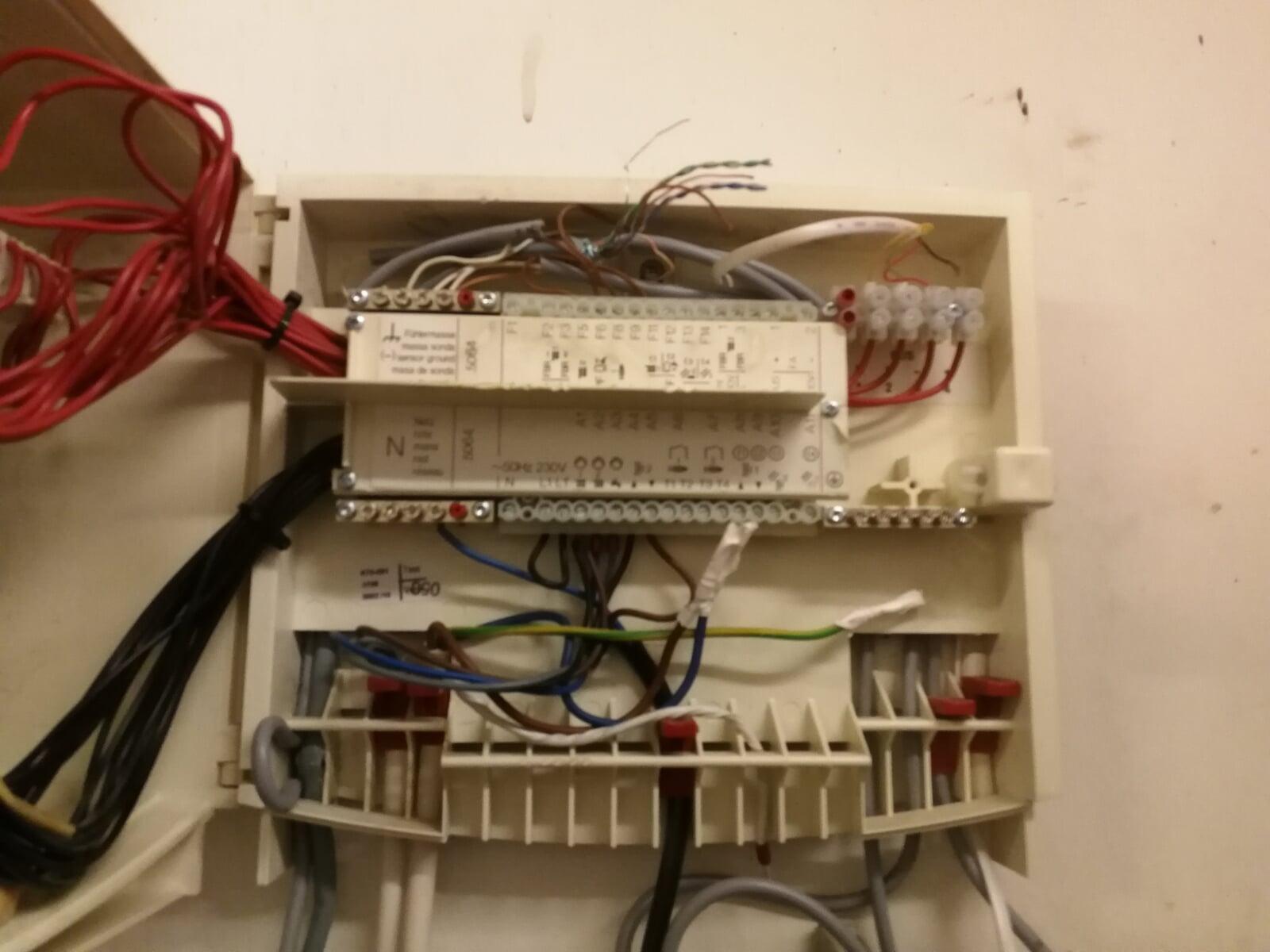

A vezérlés szintén komoly hiányosságokat mutatott: egy nem dokumentált, barkácsolt automatika próbálta ellátni a feladatát, amely a gyakorlatban nem működött megbízhatóan, és sem üzemeltetési, sem karbantartási szempontból nem volt elfogadható.
- A tervezés során meghatározásra került:
- a hidraulikai felépítés új logikája,
- az egyes fűtési körök hőigénye és szabályozási módja,
- a korszerű, energiatakarékos szivattyúk és keverőszelepek alkalmazása,
- valamint az automatizálás szerepe az egész rendszer működésében.
A projekt alapját egy teljesen új gépészeti koncepció kidolgozása jelentette. A feladat nem egy meglévő rendszer javítása volt, hanem annak újratervezése a valós üzemeltetési igények alapján.
A gépészeti tervdokumentáció ennek megfelelően készült el, és a kivitelezés szigorúan a tervek mentén valósult meg.
ELŐTTE
A Megoldás: Loxone Intelligens Épületautomatizálás

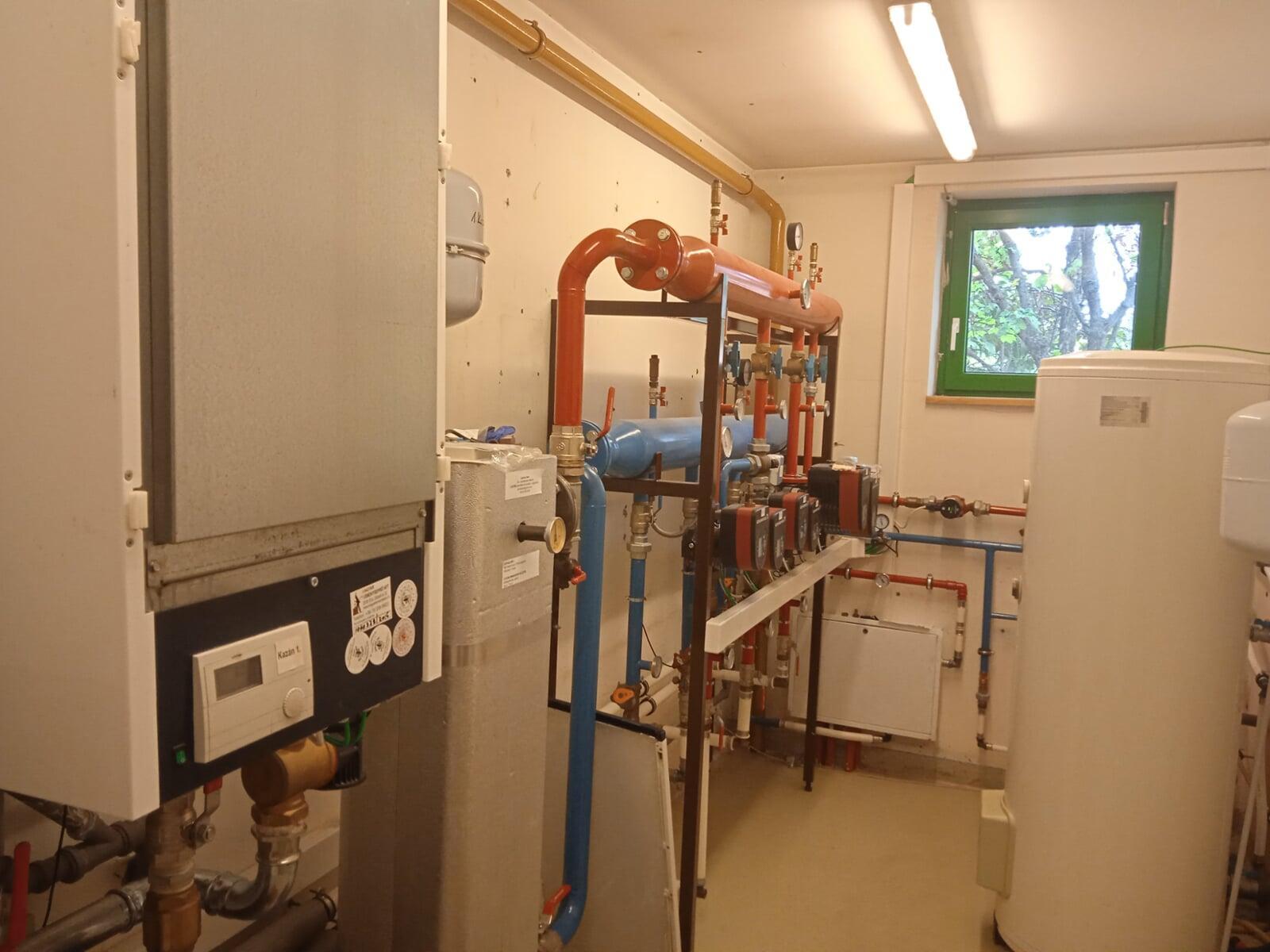

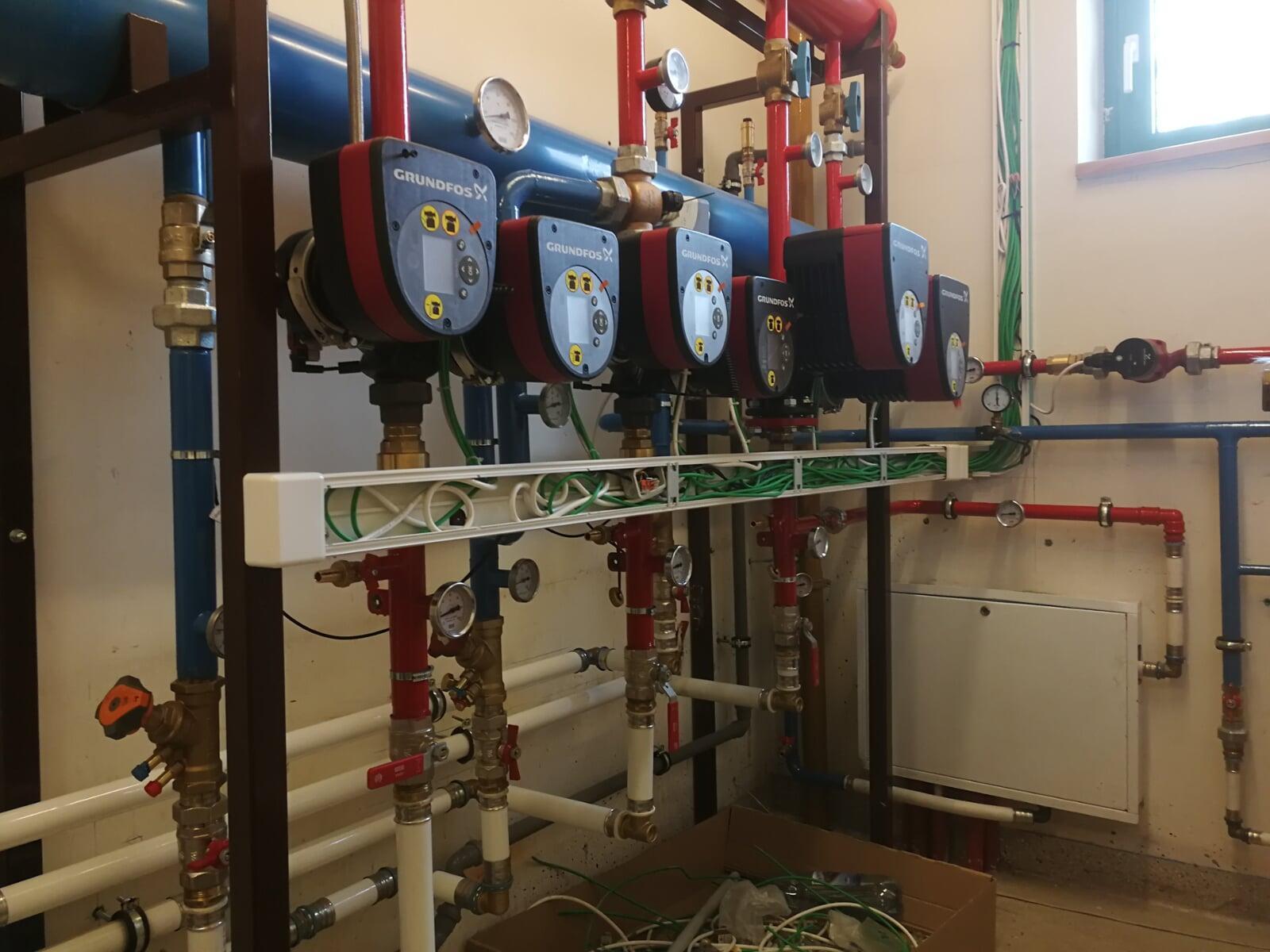

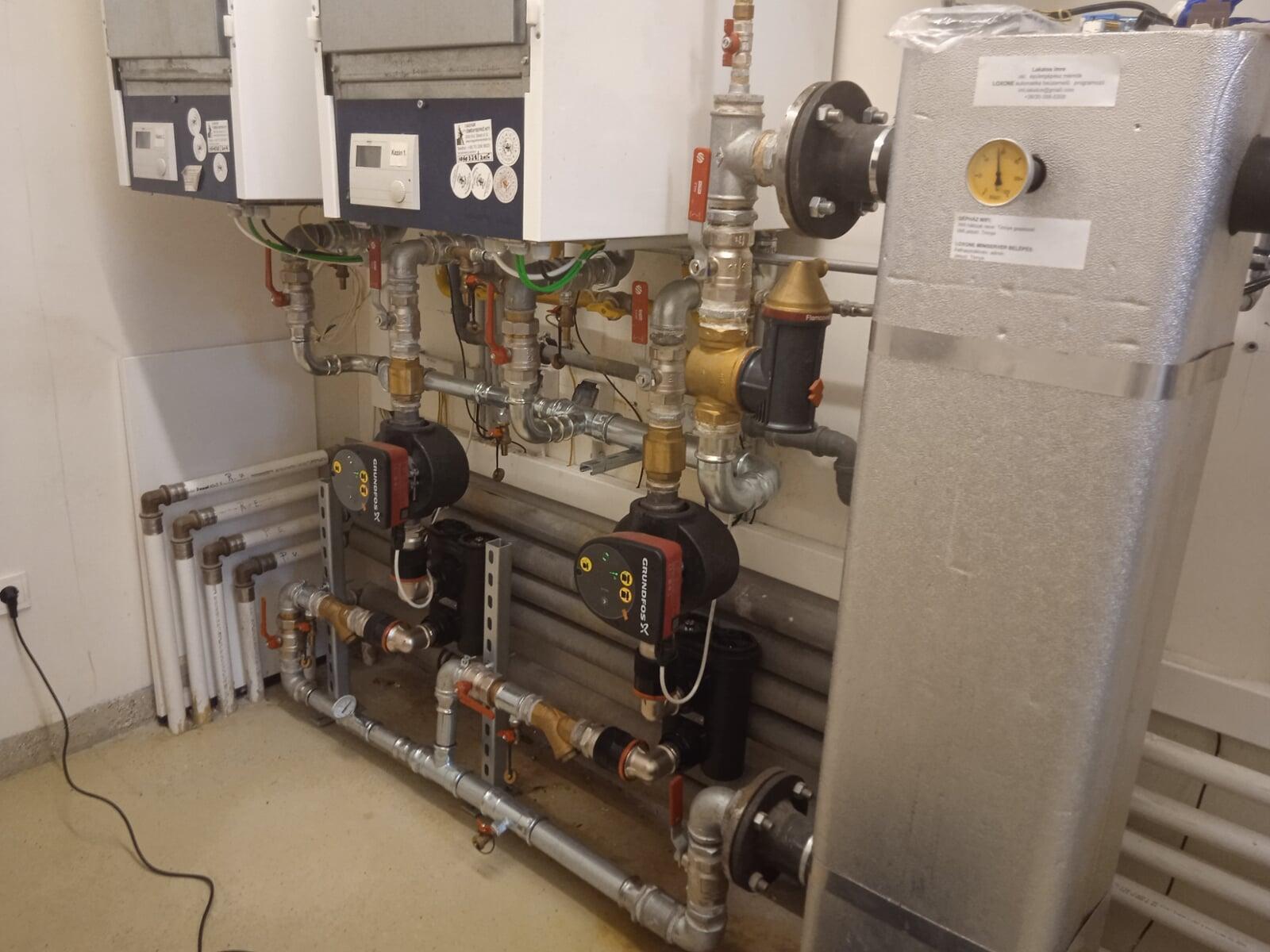

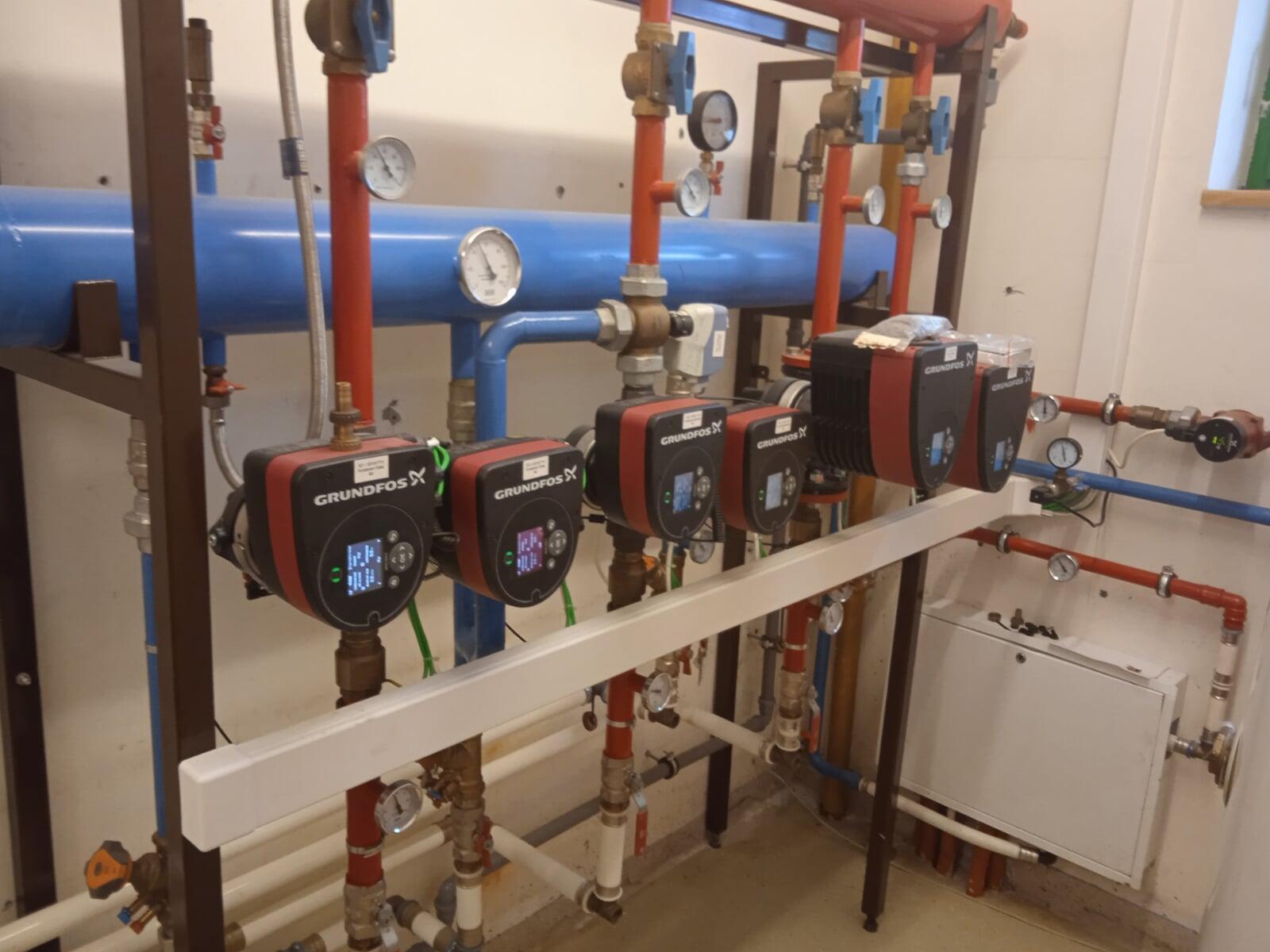

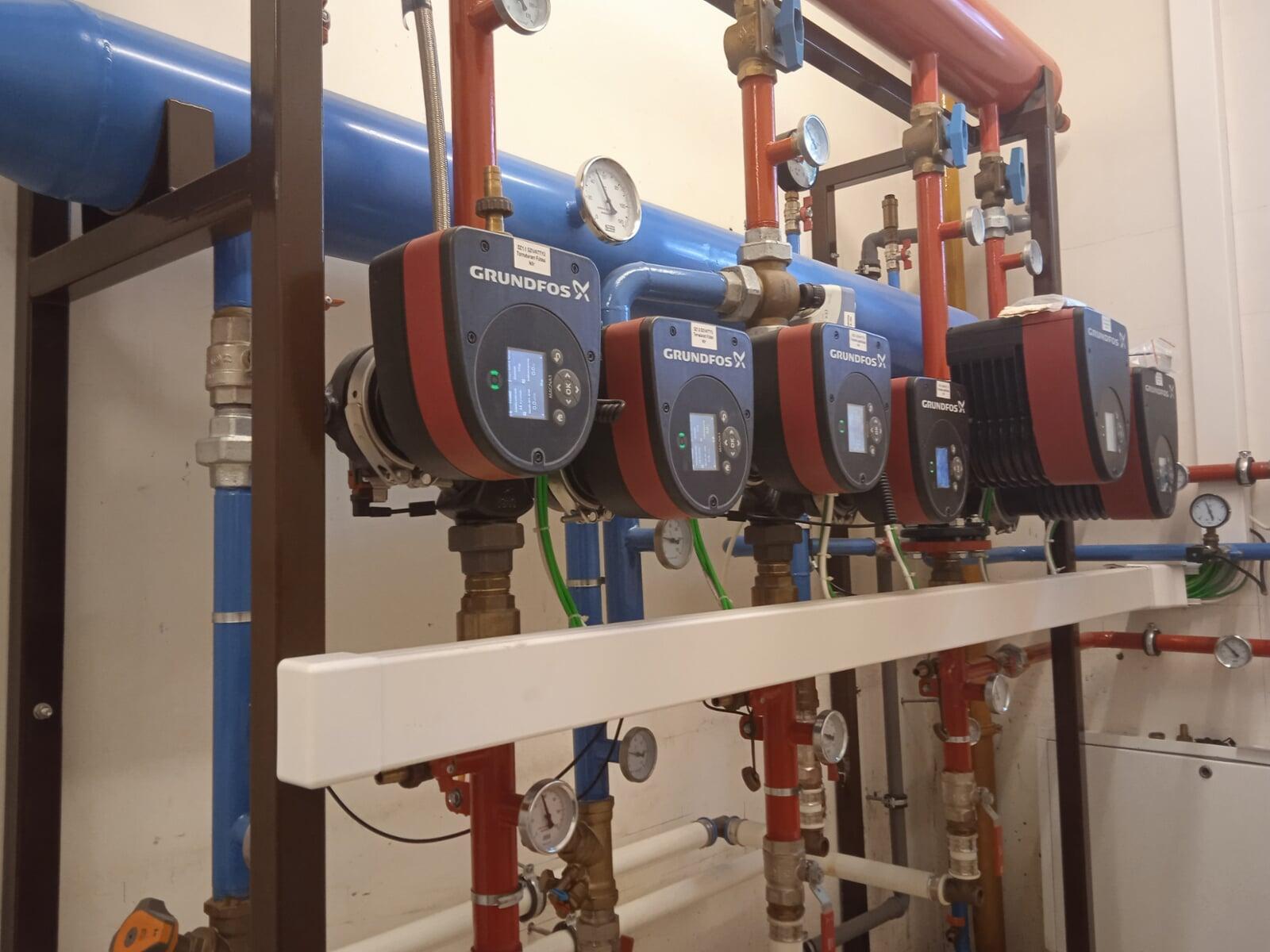

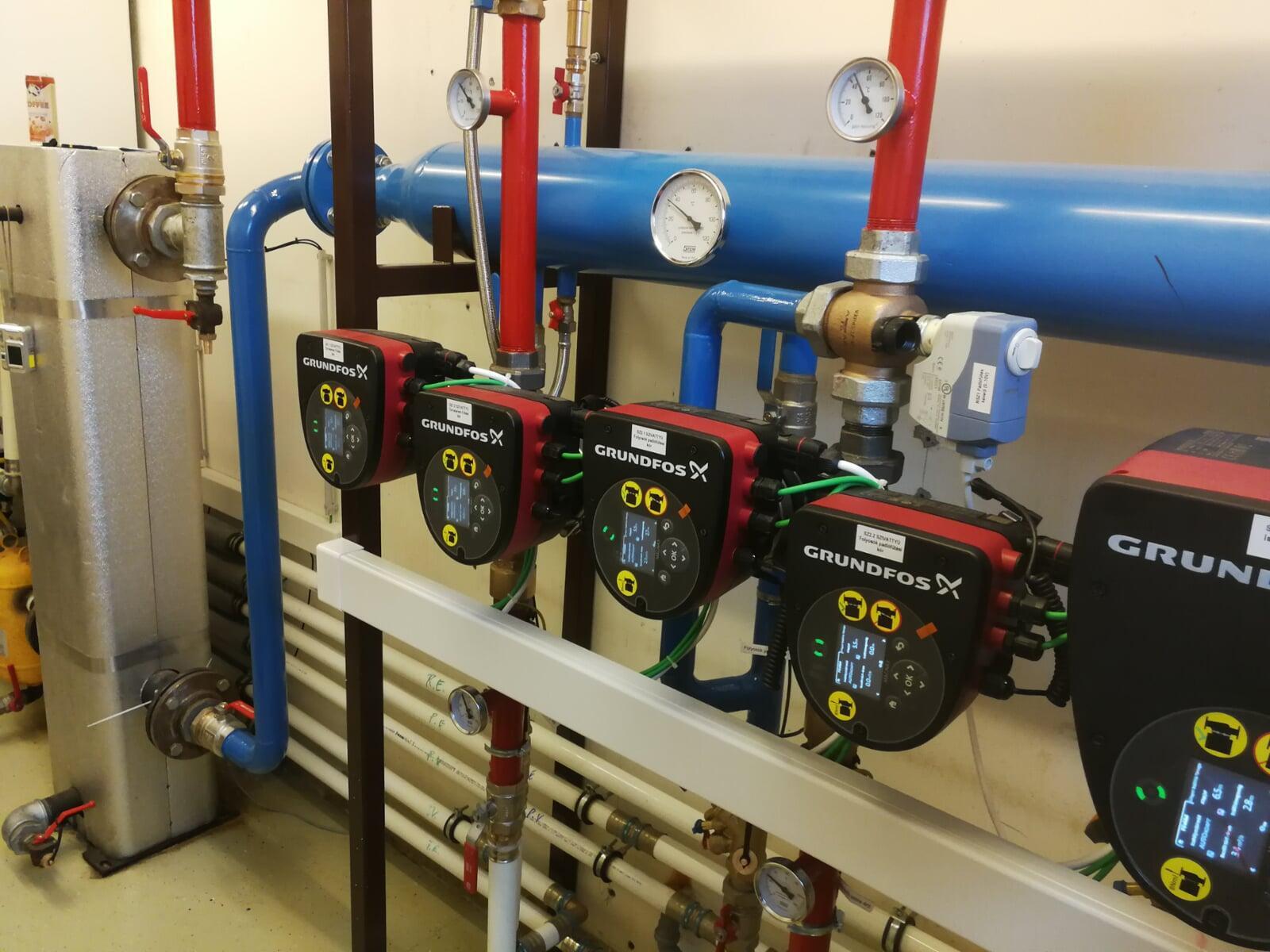

A felújítás során a gépházban egy új, átgondolt rendszer épült ki:

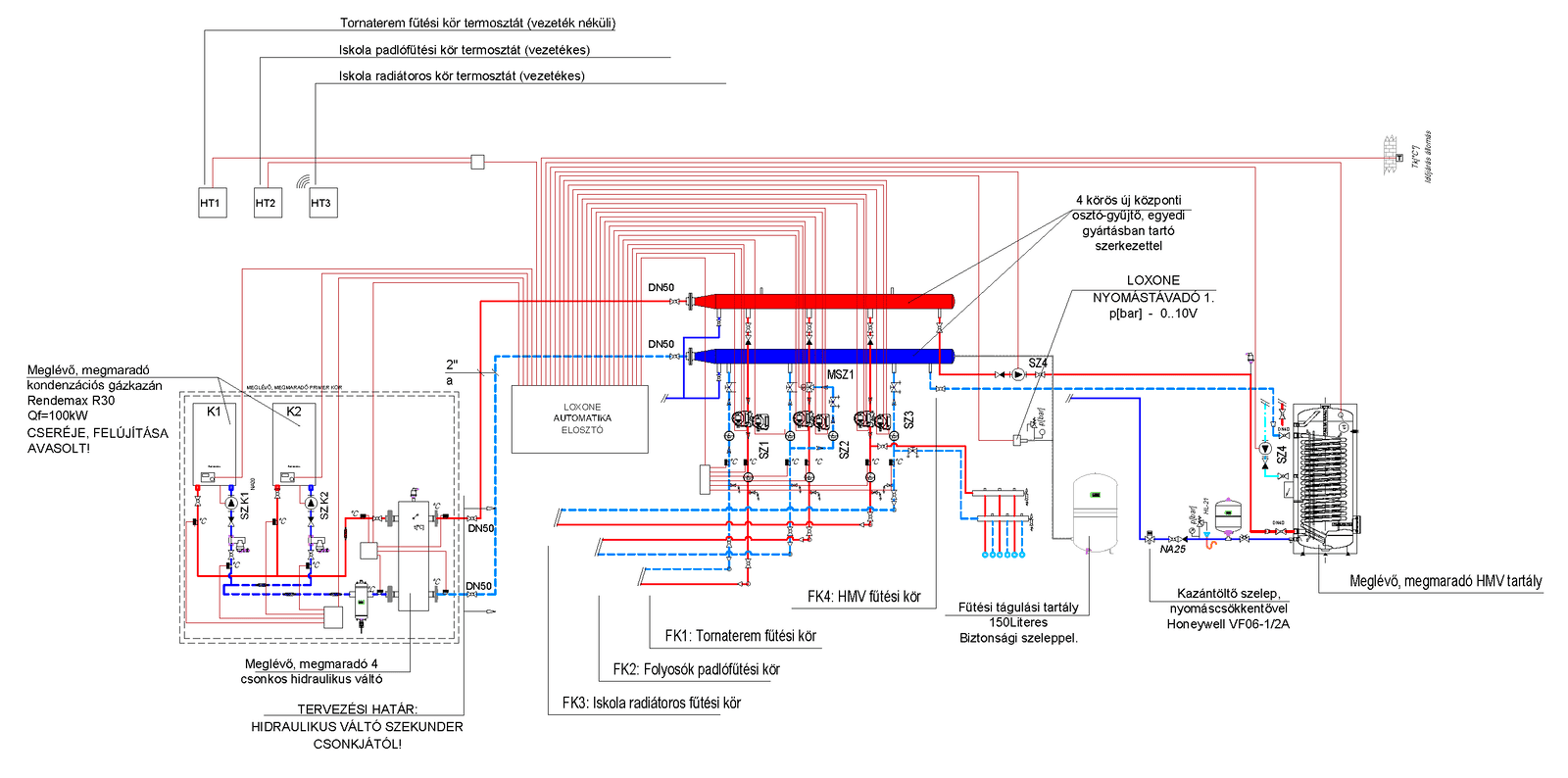

- külön kezelt fűtési körökkel (tornaterem, padlófűtés, radiátoros kör, HMV),

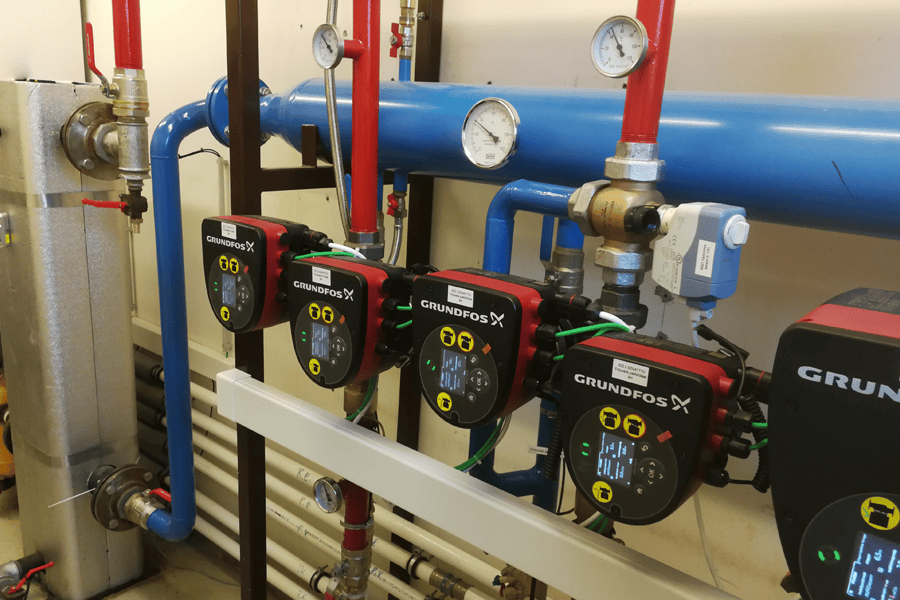

- korszerű, fordulatszám-szabályozott szivattyúkkal,
- motoros keverőszelepekkel,
- megfelelő hidraulikus leválasztással és beszabályozhatósággal.
A rendszer már önmagában, tisztán gépészeti oldalról is stabil és energiahatékony működésre lett kialakítva.

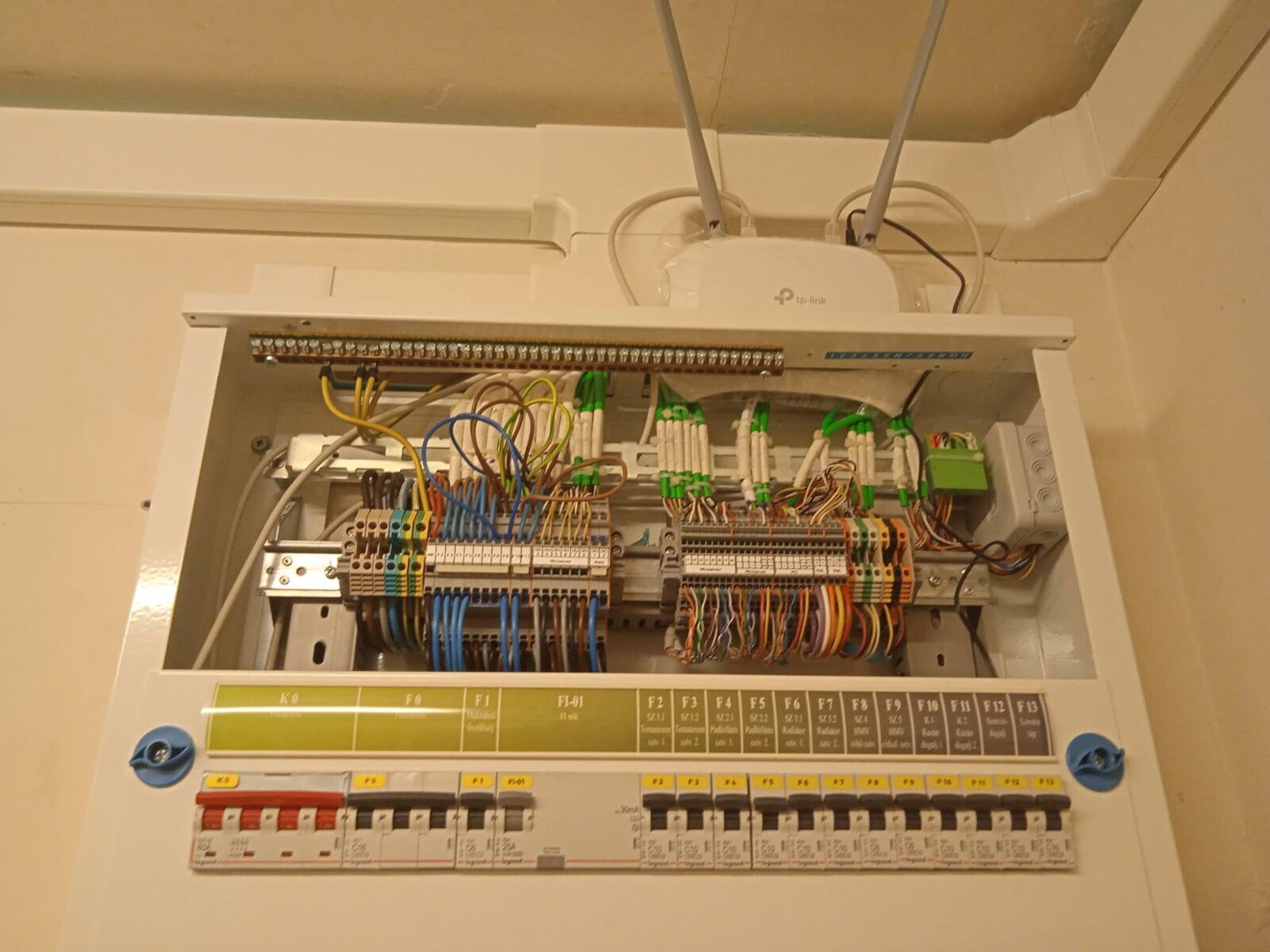

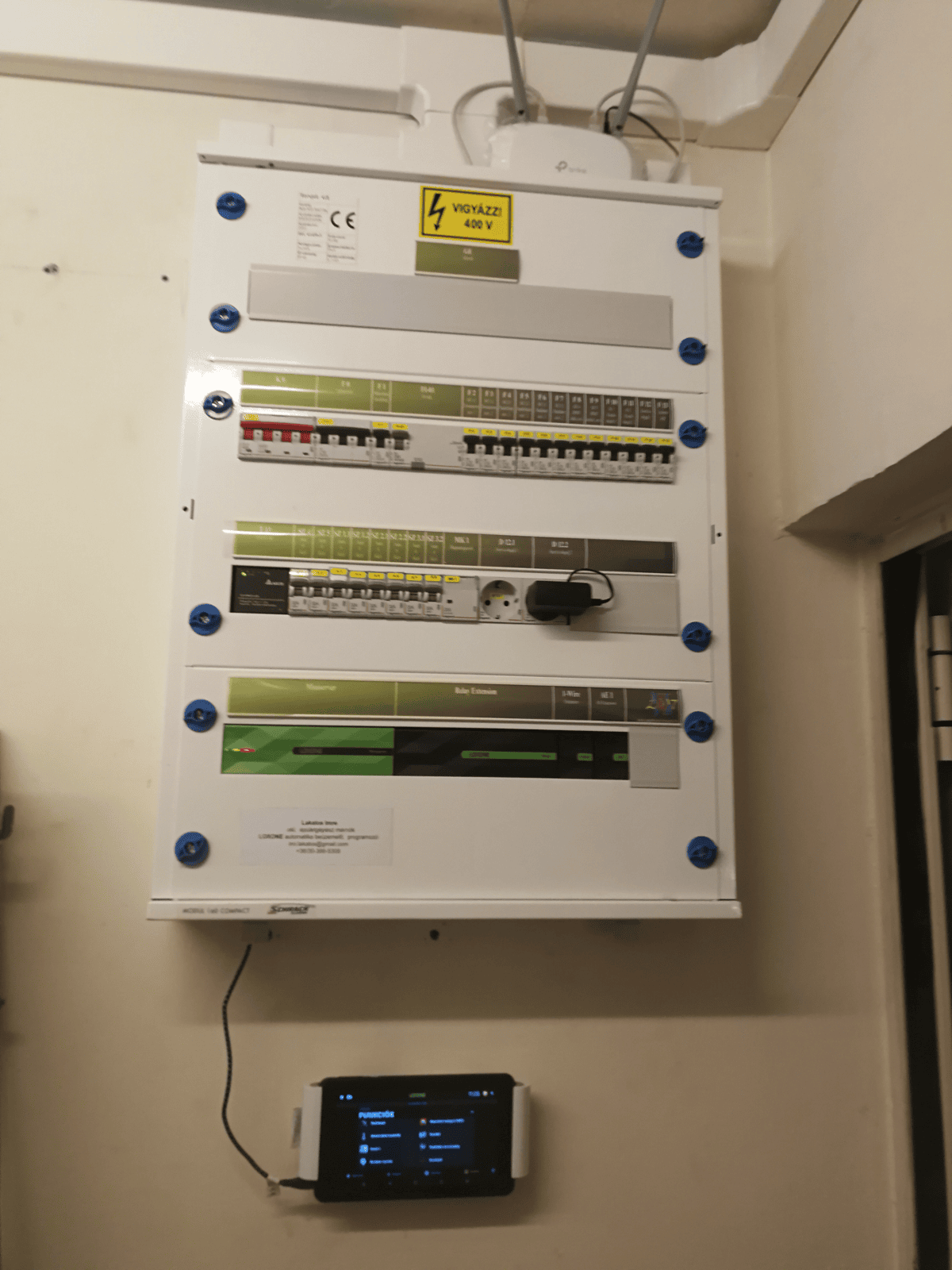

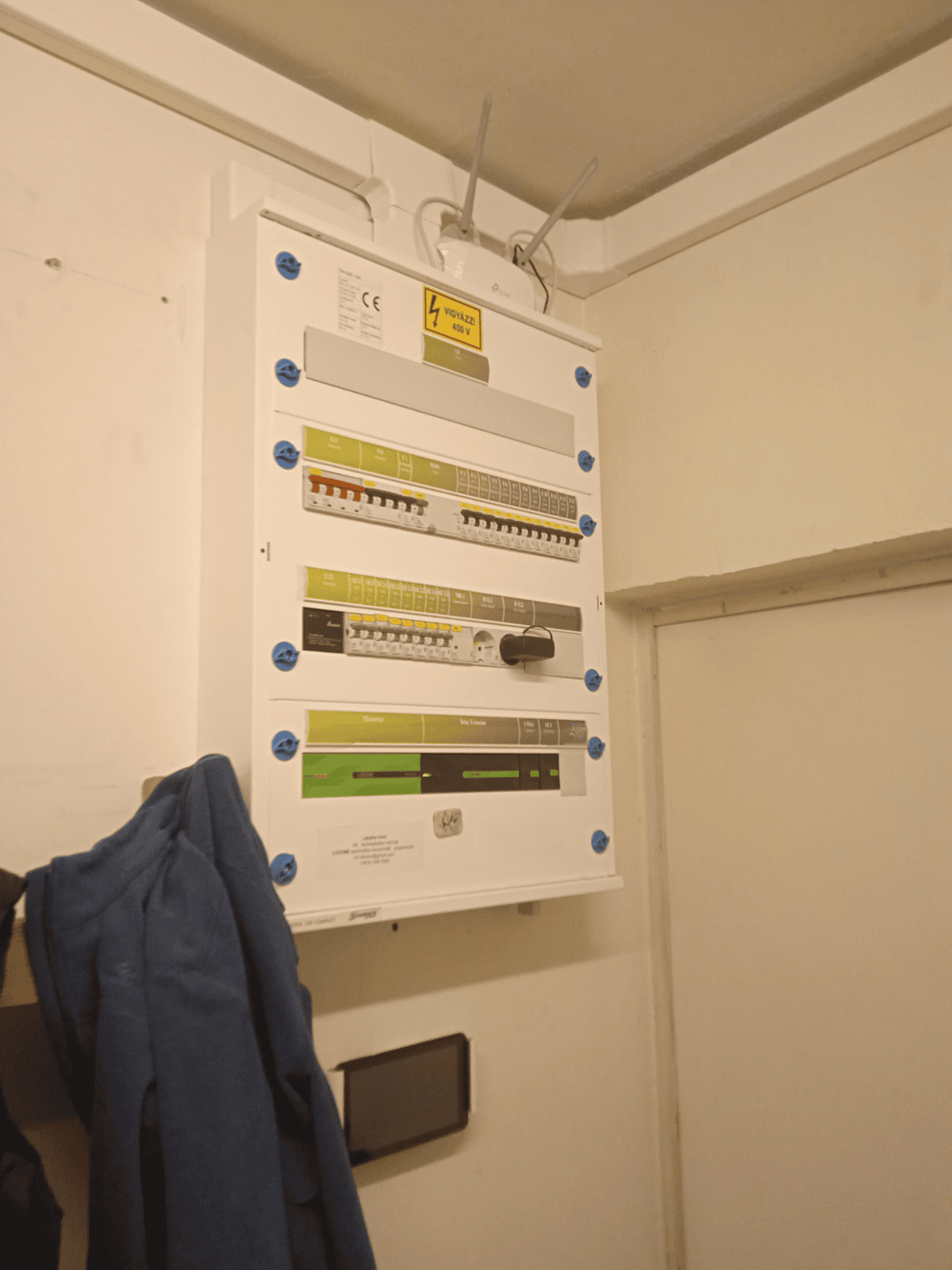

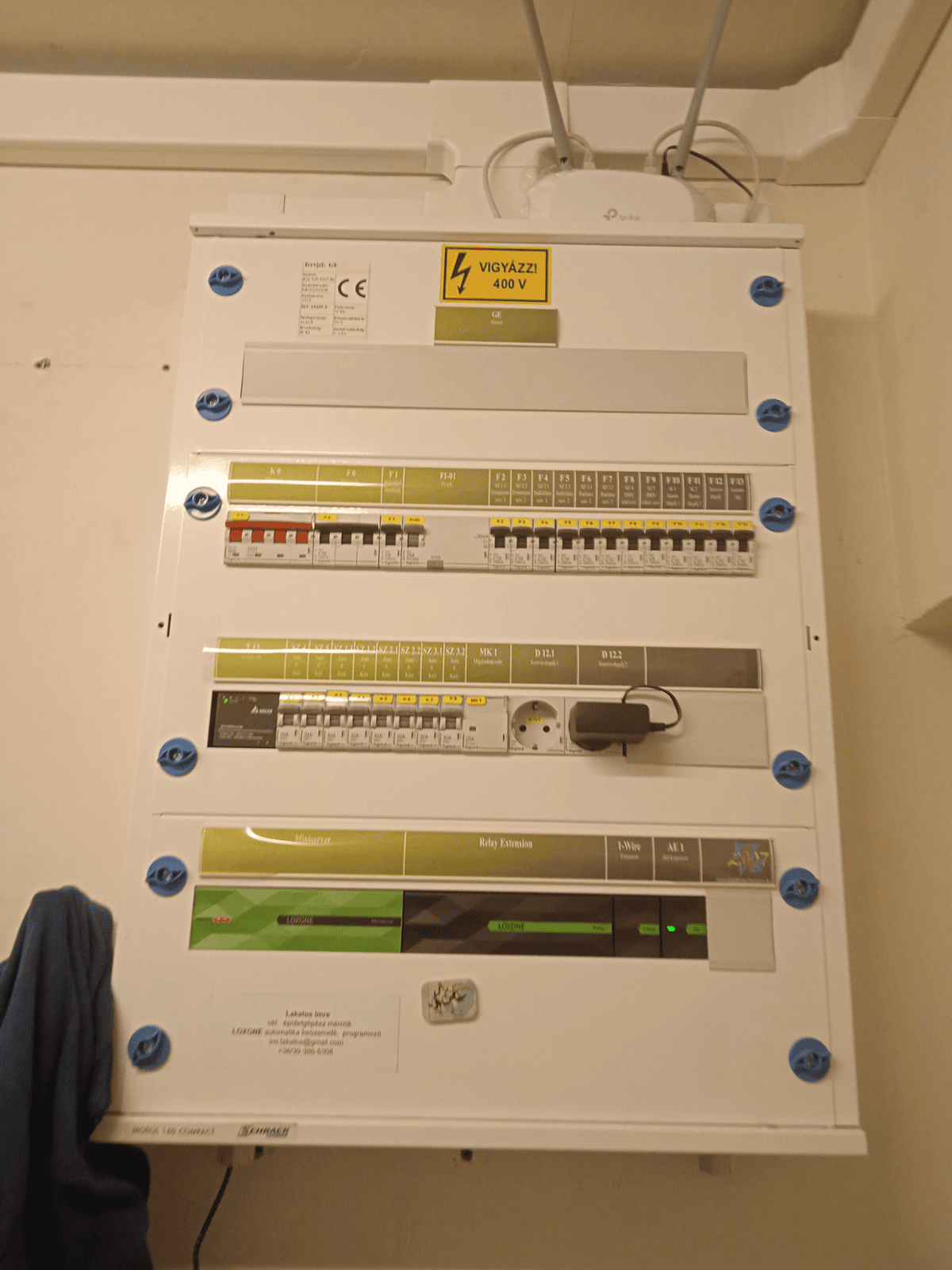

A gépészeti rendszerre építve elkészült az automatika elosztó teljes koncepciója is.

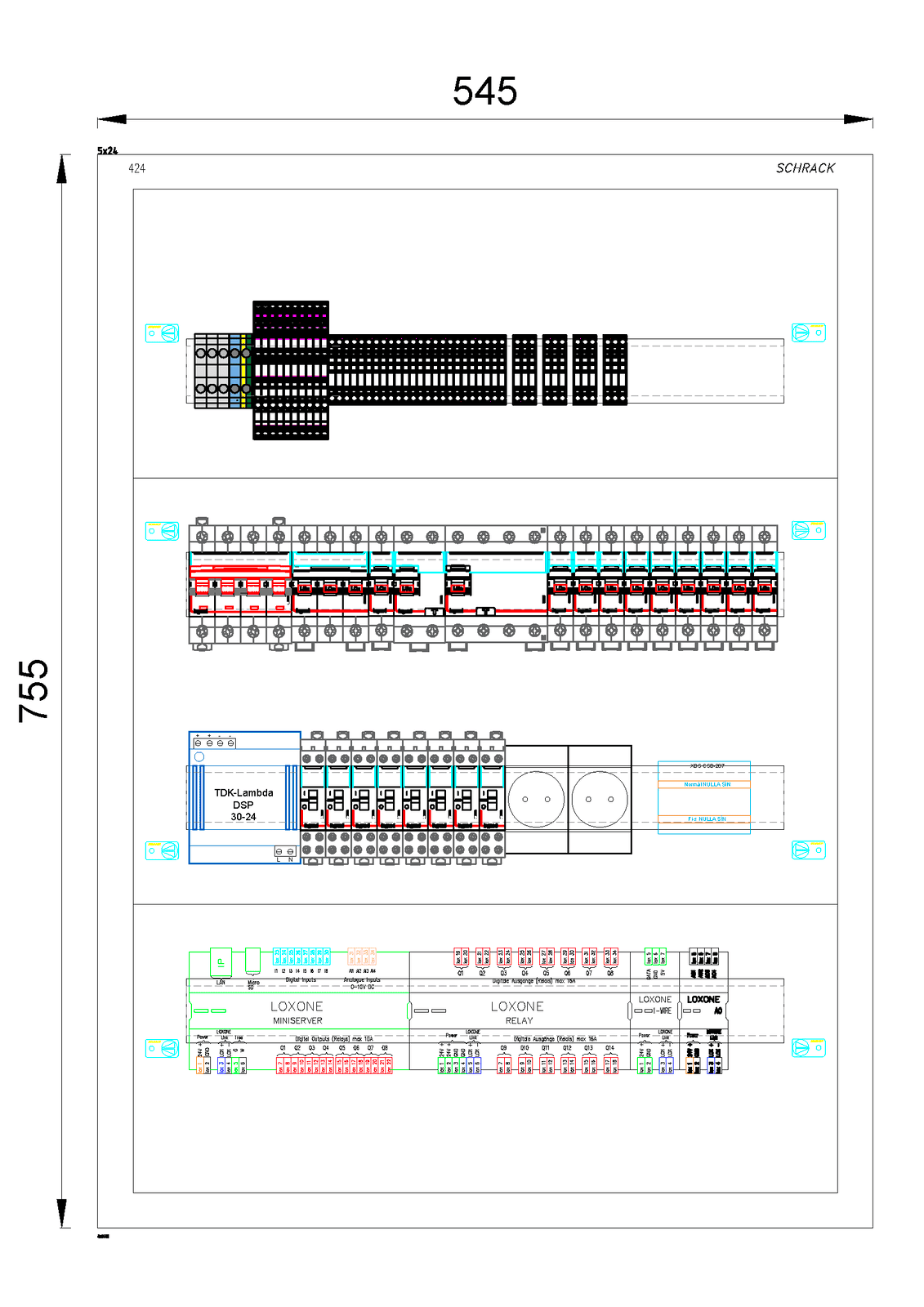

Az elosztóterv szintén egyedi tervezés eredménye, amely:
- logikusan strukturált,
- bővíthető,
- jól dokumentált,
- és hosszú távon is átlátható megoldást biztosít.

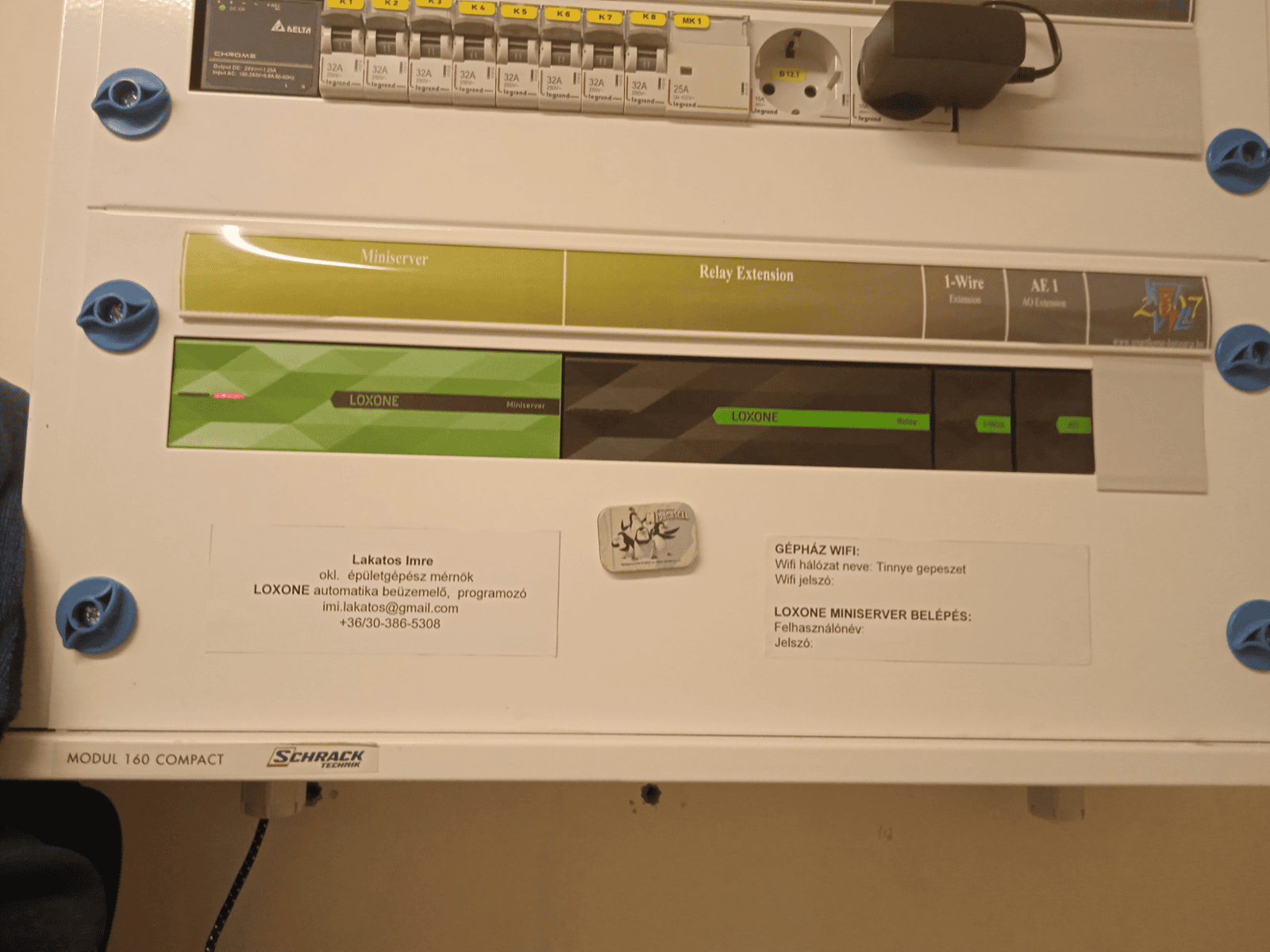

A vezérlés LOXONE alapokra épül, amely lehetővé teszi:
- a fűtési körök pontos szabályozását,
- a szivattyúk indítását, felügyeletét és hibajelzését,
- az érzékelők és beavatkozók egységes kezelését,
- valamint a rendszer későbbi finomhangolását.
Eredmény
A felújítást követően az iskola gépháza:
- energetikailag hatékonyabban működik,
- hidraulikailag rendezett és beszabályozható,
- automatizálási szempontból átlátható és stabil,
- üzemeltetés szempontjából kiszámítható és dokumentált lett.
Összegzés
Ez a referencia munka egy klasszikus példája annak, amikor:
- a teljes újratervezés volt az egyetlen helyes út,
- a gépészet és az automatika egységben lett kezelve,
- és a kivitelezés a tervekhez igazodva, szakmai együttműködésben valósult meg.
Az eredméni egy olyan rendszer, amely nemcsak működik, hanem érthető, karbantartható és hosszútávon is fenntartható.
UTÁNA
